   最近有榮幸可以參與山海經同人誌，當然也感謝愛人東尼給我這機會，所以
本來還要寫的臉部佈線文章就等我做完後再寫了。

   這次要做的主題是山海經裡的乘黃，一開始聽名字很難判斷他是什麼造型，
上網搜了一下資料跟東尼提供的訊息，知道他是隻馬形的神獸，一般我們說的
飛黃騰達的飛黃就是指乘黃，這算是有學到了。

網路上查到的描述內容如下：
1、傳說中的異獸名。《山海經•海外西經》：白民之國在龍魚北，白身披髮。
     有乘黃，其狀如狐，其背上有角，乘之壽二千歲。
2、傳說中的神馬名。《管子•小匡》：“地出乘黃。”尹知章注：“乘黃，
     神馬也。”後用以指禦馬。
3、泛指良馬。
類似馬的動物，但軀體巨大無比，幾乎有正常馬的三倍那麼大。仔細一看，它
頭頂上長著一隻長長尖銳的角，背上則有四片翅膀，那翅膀與它的巨大身軀
相比之下極小，大概是無法用來飛翔的。

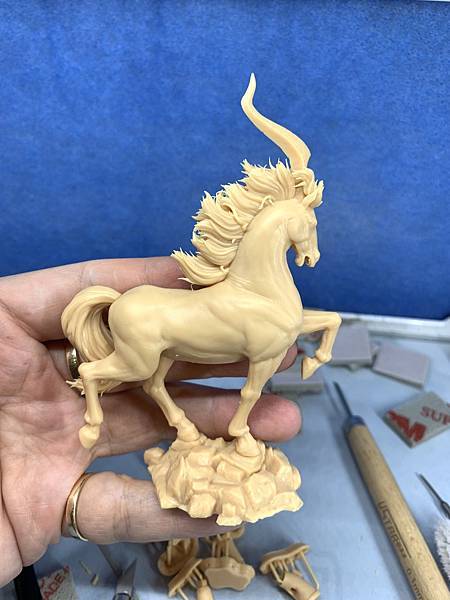

造型上對於乘黃的描述有兩種，一是說像狐狸，一是說像馬，最後我是將這支
乘黃以馬為基礎，主要會在背上長有兩支角，其他的就自由發揮了。

   製作之前我是一定會收集大量馬的資料（感覺在罵髒話），從收集的資料再
去設計造型跟動態及構圖，這次以北斗之拳裡的黑王做為藍本，主要希望可以
做出肌肉感比較強的馬，一般的馬看起來比較纖細，咖不威，一般會先把需要
的圖盡量放進一張裡面，還可以先規劃好佈線，以方便參考，這次大概做了四
張左右，這方法很適合製作模型時拿來做快速參考，不用一張張的翻，推薦給
大家。

(圖片版權為原作者擁有)

   做這隻的時候剛好遇到ZB3.5的推出，剛好可以試試看他的新功能ZSphere2，
看官方的演示影片感覺很屌，實際用過後發現上手容易進階難，雖然這功能的
設計觀念是根據真正的雕塑流程來的，不過要能控制的隨心所欲，是需要一定
的解剖學基礎跟耐心，因為他就是在骨頭上鋪肌肉，所以肌肉不正確就會影響
很大，還有就是當成為模型後會跟原先的造型有點出入，這還是需要花點時間
來潤飾，不過相信未來會有很多人會使用這方法來做，畢竟用這方法作在製作
速度上是提升不少。

(最後的成型真的慘不忍睹)

   這次雖然試了ZSphere2來製作，可是最終並沒有出來我想要的效果，尤其
是佈線上，雖然都是四邊面，但有太多五芒星在不該出現的地方最後還是決定
在模型成型後轉到MAX2010，利用他的拓普工具（Topo Tools）重新佈線及
調整體型，最後結果如下圖，目前只是個基礎模，造型會邊做邊加上去。


為什麼我們對算Normal時會有接縫的產生呢？

   這個其實有很多原因（有些至今仍是個謎），如果就硬的物件來說，通常
平滑群組(Smooth Groups)或MAYA中所謂軟硬邊設置與UV之間搭配的問題
，不同的搭配會有不同的效果，這個做久了相信很容易找到適合搭配組合來
解決，而且硬的物件如果他是深色物件的話，可以忽略掉較小的接縫問題，
通常上了Color Map就看不出來。

   至於軟性東西的Normal接縫，大部分會發生在UV跟UV之間銜接的地方，
因為在對算軟性東西時，通常只會給模型設成一個平滑群組（也就是全部都是
軟邊），有時候因為低模的轉折太大，影響到低模法向量投射，造成接縫的產生
，基本上把UV斷在看不到或是不重要的地方是很好的處理，但也不是每個UV
都能藏的住，所以我們就要想辦法把接縫發生的機率降低。

   這次來說說肩膀的部分，肩膀他在人體中是旋轉角度最多的
一個地方，所以變形的範圍變化也會比較大，因此模型佈線的
正確性就關係到變形的好壞，而連續邊(Edge Loop)將會是肩膀

佈線的主要原則。

首先我們要確認肩膀起始的位置上有連續邊(Edge Loop淺藍線)
，因為之後我們要用這個連續邊作Exturd的動作產生另一個
連續邊（圖1）。

   關於在MAYA裡要怎麼串Normal，可以看我下面的圖應該就會懂了，
基本上跟Max的邏輯是差不多。

   這次我把第二篇的內容分成兩次來講，先來說說骨盆部分吧，
骨盆這塊位置就我們人體來說是個比較特別的地方，為什麼要
這麼說呢？是因為小雞雞會長在這邊嗎？當然不是啦，是因為
他是個有分叉的地方，也就是一個屁股長出兩條腿，在人體上
還包含手掌跟手指也是同樣的類型。

   這類型基本上也是會有內彎跟外彎的差別，只是在外彎曲
不像手肘膝蓋那樣的限制，大腿的旋轉範圍相對來說會自由
的多，再加上兩腿之間會打開的狀況，所以模型除了在佈線
的考慮外，還要搭配權重的分配才能算是完整。

   就骨盆的模型佈線來說，有幾個地方要注意：（圖1）
1、因為大腿會內彎曲，所以正面部分的佈線也是以兩條為主，
    並把兩條線段的位置放在大腿關節點上。
2、因為骨盆相較手肘膝蓋來說，他的體積大了很多，所以當
    大腿彎曲時，屁股的弧線就會容易被注意到，所以基本款
    一定要有3條線，然後再依據角色在鏡頭前的遠近來增加
    屁股的線段。
3、因為會有劈腿的動作，所以跨下要有兩條佈線，手掌跟手指
    之間也是一樣。


   對於文章標題如何訂，著實讓我想了很久，最後還是把他搞的
又臭又長，真不好意思，言歸正傳，相信很多人對於佈線影響變形
已經很有概念，所以在這裡就以我所了解的來跟大家分享交流，
內容以遊戲用的關節佈線為主，正所謂萬變不離其宗，只要能把
觀念建立起來，以後不論是做怪物還是動畫用的模型都不是問題，
預計會分三個章節來講，由淺入深。
內容大致如下：
   1.手肘膝蓋篇
   2.骨盆肩膀篇
   3.臉部表情篇
因為這只是個人的經驗心得，所以有不足的地方，歡迎大家一起
研究討論。

   這幾天把Rigging給做完，順便擺了一些Sagat的幾個招牌動作。
這支是用SKIN來做，骨架是CS，在小臂的骨骼上加了Twist，這次
權重設定上最花時間的就是肩膀周圍了，因為當初模型沒有考慮到
動畫需要，所以肩膀部位的佈線上沒有太多的連續邊（Edge Loop），
所以造成調整的麻煩，這個下次有時間再講解Edge Loop的模型佈線
對Rigging的影響。

   因為是低面數的模型，所以在Render近距離時剪影會比較硬。
