   對於文章標題如何訂，著實讓我想了很久，最後還是把他搞的
又臭又長，真不好意思，言歸正傳，相信很多人對於佈線影響變形
已經很有概念，所以在這裡就以我所了解的來跟大家分享交流，
內容以遊戲用的關節佈線為主，正所謂萬變不離其宗，只要能把
觀念建立起來，以後不論是做怪物還是動畫用的模型都不是問題，
預計會分三個章節來講，由淺入深。
內容大致如下：
   1.手肘膝蓋篇
   2.骨盆肩膀篇
   3.臉部表情篇
因為這只是個人的經驗心得，所以有不足的地方，歡迎大家一起
研究討論。

為什麼模型要有正確的關節佈線？
   首先正確的關節佈線可以避免面數的浪費，讓權重變得容易調整
而且省時，更可以讓關節彎曲時看起來更漂亮。這就是為什麼正確的
佈線對關節變形這麼重要了，對於遊戲製作的分工來說，經常會發生
模型製作人員因為沒有Rigging的經驗，因此在製作模型時只求其形
而不思其行，在關節佈線上沒有考慮周詳，導致反覆修改的問題。

怎麼樣佈線關節變形才會好看？
    就以手肘、膝蓋以及手指來說，他們都有個共通點，那就是他們
只能單軸單方向旋轉，這也是為什麼在格鬥中會有關節技，也正因為
如此，這類型的佈線是可以被定義成一個規則來依循的，基本以關節
內外彎曲來分，只要掌握住『外3內2』的佈線規則，就可以正確的
完成這類型的關節，如果在面數許可的情況下，可以增加外彎部分的
線段，以強化彎曲時的剪影線條。
    可能會有人問：為什麼關節內側只需要2條線段，大家可以看下面

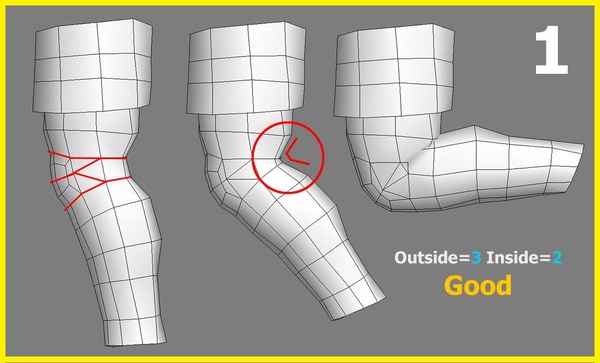

的3張圖示來理解，就（圖1）來看，關節內側只有2條線段，在設定
權重時上面的線段給大腿骨骼控制，下面的給小腿控制，最後當關節
彎曲時，我們可以看到內側變形的結果是合理及漂亮的。

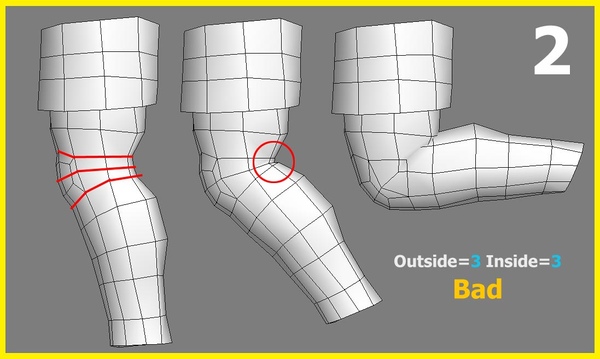

    以（圖2）來說，關節內側有3條線段，以致於中間的那條線段必須
要給2根骨骼各一半的權重，於是在彎曲時產生出不自然的凹陷，雖然
不太明顯，不過卻浪費了面數又沒有達到效果。

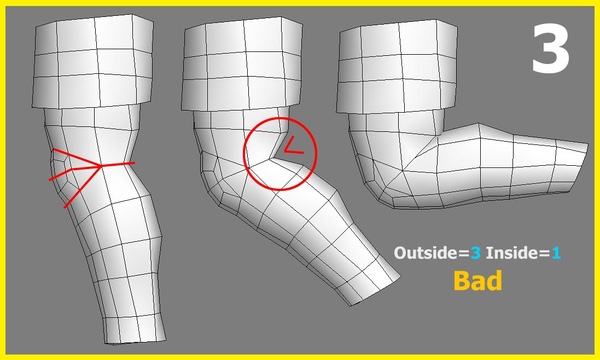

     以（圖3）來說，關節內側只給1條線段，在彎曲時我們可以看到
這樣的佈線是變形最嚴重的，雖然面數省下來了，可是卻也犧牲了關節
的剪影，基本上只有在做LOD的時候才有可能出現這樣的佈線。

相信只要掌握住這個大原則，以後既便是做怪物也不用擔心佈線的問題。

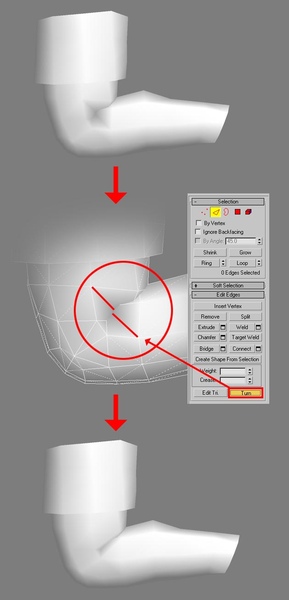

   在這裡有個小技巧跟大家分享，一般我們在彎曲關節時，會發現
有奇怪的黑影，有時候我們只要把四邊面裡的線段轉個方向，其實
就可以解決這個問題，讓他看起來更完美。（如圖下所示）



   好久沒有寫這類的東西，寫起來才發現自己的贅詞很多，經過反覆檢驗
跟修改，希望大家可以了解我寫的內容。（達到“筆隨心動”境界，難～）

＊LOD：全名叫『Level of detail』，從字面上可以解釋成有層級的
           細節，在3D即時遊戲中是經常使用的一種增加效能的方法，
           簡單的說就是將模型在鏡頭前的出現的距離遠近，來決定顯示
           出多少面數的模型，所以在模型製作上，同一個模型會有不同
           面數的模型，原則上模型減面有個通用計算方式，假如原始模型
           是5000面，那LOD1就打五折變2500面，之後以此類推，1250
           、625.......。
